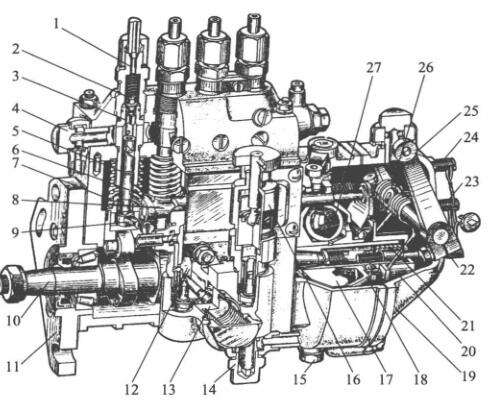

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

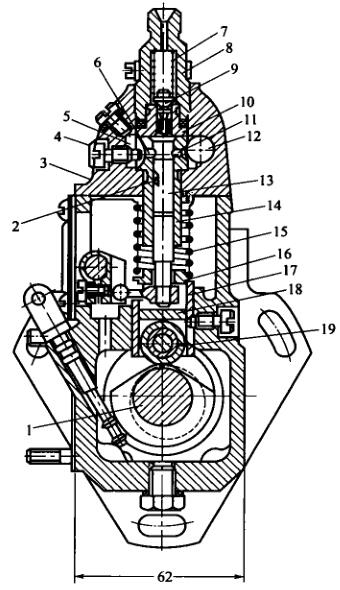

   I号喷油泵的分泵构造图

1-油田石油管道管道管接线头; 2-很油阀; 3-很油高压闸阀; 4,14-进油螺柱; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵板气拉簧; 8-油门螺杆;  9-设定臂; 10-气缸轴; 11-紧固接盘; 12-石油管道管道泵偏心距轮; 13-石油管道管道泵; 15-放油螺塞; 16-手液压油泵;  17-驱动安装盘; 18-从动盘; 19-结构件; 20-滑套; 21-测量板气拉簧; 22-发动机转速调低螺柱; 23-怠速限位器器螺柱; 24-高速公路限位器器螺柱; 25-调节手柄; 26-调节板气拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体屏幕总成的关键攻效是衡量真空泵開始此时的精准的无误性，现阶段多缸柴油密度机现阶段，还在衡量各缸真空泵此时的相相同性。起衡量目的的布位是滑轮下方到校准垫板上平米的超高H。当喷真空泵轴承轴齿圈与曲轴齿圈相对应方位必须时，H越大，液压泵倒闭进油孔的此时越久，真空泵開始此时也越久。否则，H越小，真空泵開始此时越延期。所以要会根据设置和疲劳试验来定比较好的滑轮体工作的超高H，以衡量真空泵開始此时的精准的无误性。

1-气缸轴; 2-轴向注塞泵泵泵斜槽; 3-泵盖; 4-追踪定位螺丝钉; 5-回油道; 6-回油孔; 7-脸上很油阀大拉簧; 8-脸上很油阀紧座;  9-脸上很油阀; 10-脸上很油阀球; 11-进油孔; 12-进油道; 13-轴向注塞泵泵泵; 14-轴向注塞泵泵泵套简;  15一轴向注塞泵泵泵大拉簧; 16-大拉簧座; 17-挺柱体:; 18-保护层垫块; 19-压轮

  而言多缸机，各分泵的H值应之比。整改垫板在喷真空泵生产日期时均已调好，不行所以互相交换。垫板是用耐腐蚀资料制作成相结行热加工处理以提升硬性，故此运行中很容易损坏。如长准确时间运行后损坏较多，可换面运行。

  喷油阀泵体分内外2个分，喷油阀上体使用在装齿轮泵泵偶件及脸上出油阀偶件，阴道使用在装凸轮轴轴、滚珠体和石进气软管道管阀等。泵体前侧东部还有检视窗孔，并能检测和变动提供的油。下端有检视汽车机油面的检视孔。喷油阀上体含有眼前这条油道，与各齿轮泵泵套筒外头的弧形油槽互通。弧形油槽则与齿轮泵泵套筒上的进、回油孔互通。由石进气软管道管阀供来的底压油采用进进气软管连直接头到油道中。油道中的柴油发动机发动机机密度工作压力由装在回进气软管连直接头内的回油阀把控好，一的标准做到在5～10kPa比率内。液压过低，在齿轮泵泵向下时，柴油发动机发动机机密度没办法速度快采用进油孔到齿轮泵泵顶部油腔。当油假如你而使液压增大时，多出的柴油发动机发动机机密度会顶开回油阀进入柴油发动机发动机机密度细滤器中。
